Отвод Ф400 — элемент промышленных и коммерческих трасс, где прямой вертикальный выход невозможен: мешает конструкция здания, нужно вынести ствол на фасад, обойти карниз или технологическое оборудование. На таком диаметре поворот перестаёт быть мелочью монтажа и становится расчётной величиной — он влияет и на тягу, и на схему крепления, и на вес узла.
В нашей линейке отводы выпускаются с углами 45°, 90° и 135°. Выбор определяется фактической геометрией: что именно обходим, на сколько нужно сместить ось, сколько места есть по высоте.
Практическое правило: два отвода по 45° почти всегда лучше одного на 90°. Смещение получается то же, а поток разворачивается плавнее — сопротивление ниже, зона завихрений меньше. Платой идёт длина участка и лишний стык, но на крупных диаметрах этот размен обычно оправдан.
Отдельно стоит отметить: отвод 45° и отвод 135° в прайсе стоят одинаково — это по сути один и тот же элемент, повёрнутый относительно трассы.
Тяга создаётся вертикалью: разностью плотностей горячих газов внутри канала и наружного воздуха. Каждый поворот — местное сопротивление, которое эту тягу немного забирает, а горизонтальный участок между поворотами тягу не создаёт вовсе, только добавляет потери.
Отсюда два следствия для проектирования. Во-первых, трассу имеет смысл спрямлять, а не набирать из отводов «как удобнее смонтировать». Во-вторых, если поворотов не избежать, их количество и углы должны попасть в расчёт сечения — иначе диаметр, подобранный по мощности котла, окажется недостаточным на реальной геометрии. Как это считается, разобрано в статьях как рассчитать сечение и расчёт под котёл.
Отвод Ф400 весит существенно больше своего аналога на Ф200, а в сэндвич-исполнении к этому добавляется кожух Ф500 и слой изоляции. Отсюда несколько практических вещей:
На объектах с крупным сечением поворот возникает в довольно предсказуемых местах, и полезно знать их заранее — тогда отводы попадают в спецификацию сразу, а не догружаются потом:

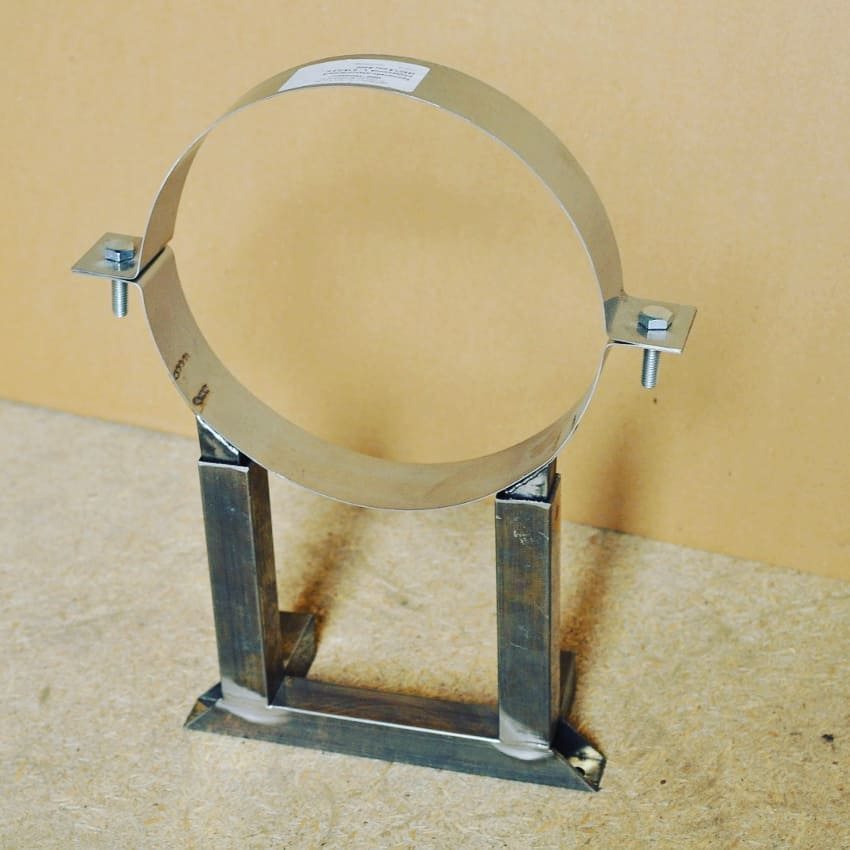

Каждый такой поворот стоит отметить на эскизе с привязкой к высотам — по нему видно и количество отводов, и где потребуются опоры.
Исполнение отвода определяется тем же правилом, что и всей трассы: внутри отапливаемого помещения — одностенный, на наружном участке — сэндвич. Часто именно на отводе трасса и выходит наружу — тогда рядом ставится старт-сэндвич, и менять диаметр на этом переходе нельзя.
Подробнее о крупных диаметрах и их особенностях — в статье дымоход сэндвич 400: применение.
Чтобы изготовить отвод Ф400, нужны: угол, исполнение (одностенное или сэндвич), марка стали и, если узел нестандартный, эскиз с размерами. Работаем и по чертежу заказчика — включая нетиповые узлы.

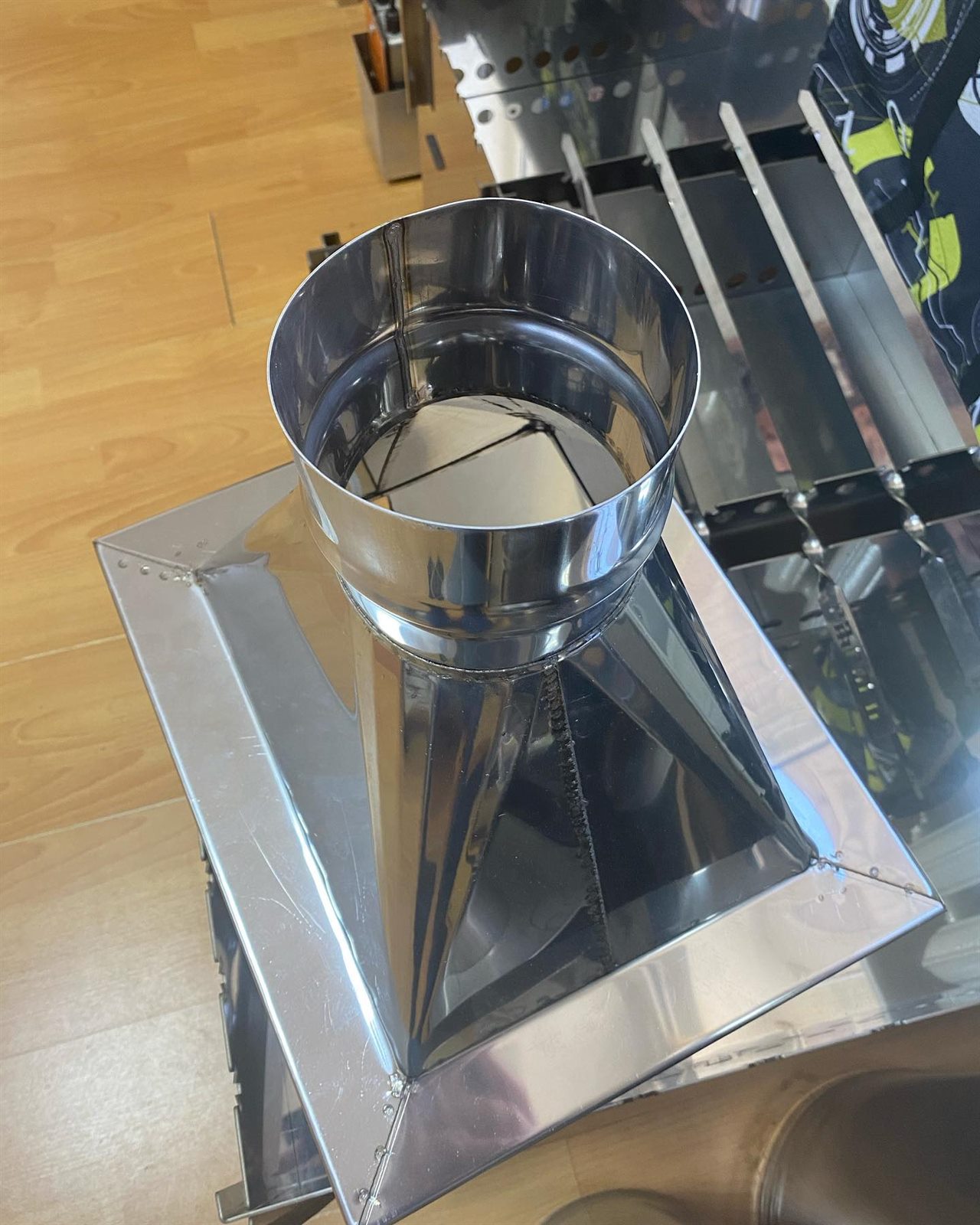

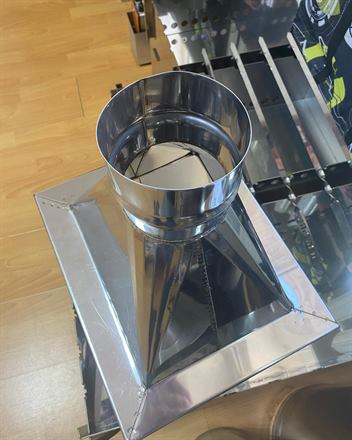

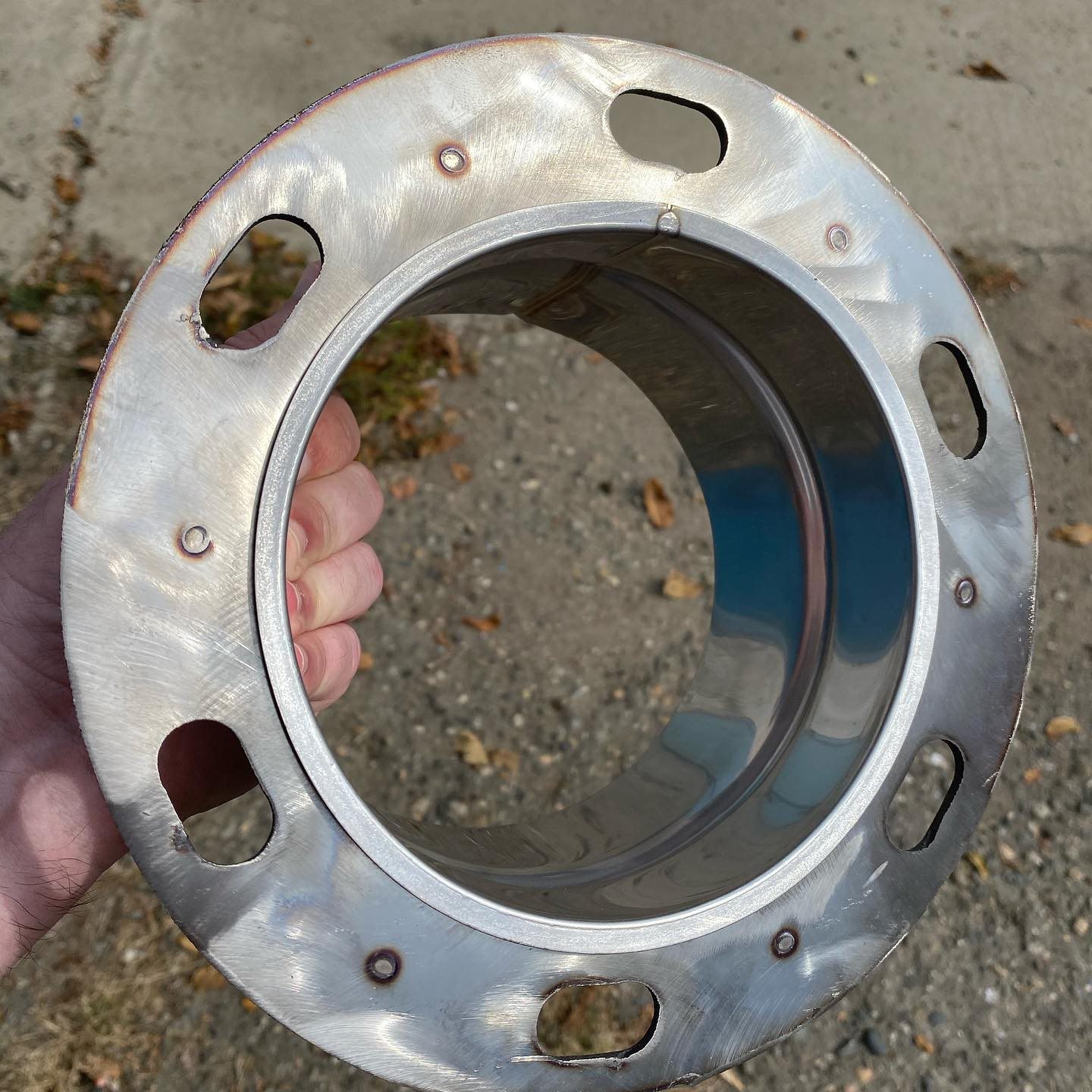

Диаметр 400 входит в наш стандартный ряд, цены на сэндвич-исполнение — в прайс-листе; общий диапазон производства Ø200–1000 мм, сталь AISI 304, 321, 316. Отдельную позицию изготовим тоже — в том числе на догрузку к ранее поставленной трассе, подобрав по размерам вашей системы. Остальная фасонина — на странице комплектующие дымоходов.
Пришлите схему участка с размерами и тем, что нужно обойти — подберём угол и посчитаем узел вместе с креплением. Условия работы.
