Коаксиальный дымоход устроен как «труба в трубе»: по внутреннему каналу отводятся продукты горения, по внешнему — снаружи здания поступает воздух для горения. Схема давно привычна в виде короткого горизонтального выхода через стену за котлом. Вертикальное исполнение — принципиально другая задача: это общая шахта на несколько этажей, и разбираться в ней стоит отдельно.
Котёл не берёт воздух из помещения. Турбированный агрегат с закрытой камерой сгорания получает приток снаружи, поэтому квартире или котельной не нужен отдельный приточный канал. Для современных зданий с герметичными окнами это не удобство, а условие работоспособности: в плотном контуре котлу с открытой камерой просто нечем дышать.
Приточный воздух подогревается. Холодный поток идёт по внешнему каналу вплотную к горячей внутренней трубе и забирает часть её тепла. В камеру сгорания он попадает уже тёплым — КПД турбированного котла оказывается выше, чем при раздельном заборе воздуха и отводе дыма.
Побочный эффект — теплее внутренняя труба. Внешний канал с движущимся воздухом работает как дополнительная прослойка между дымовыми газами и наружной средой, а значит и точка росы достигается позже.

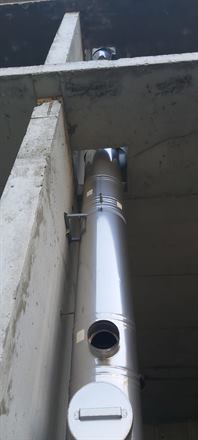

Короткий коаксиальный выход через стену обслуживает один котёл, собирается из готовых элементов и вопросов не вызывает. Вертикальная система решает другую задачу — объединяет отвод от нескольких котлов, стоящих на разных этажах, в одну общую шахту.

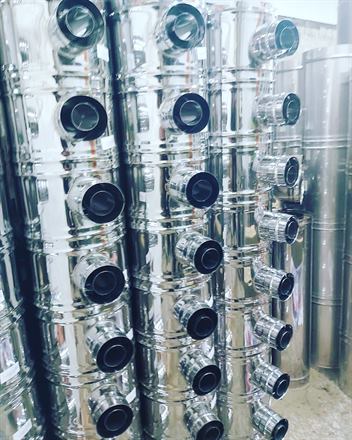

Это основное применение: многоквартирные дома с поквартирным отоплением, где у каждой квартиры собственный турбированный газовый котёл. Врезка каждого этажа делается через КД-тройник, у которого патрубок врезки всегда Ф60х100 — стандартный размер под квартирный котёл, независимо от диаметра самой шахты.

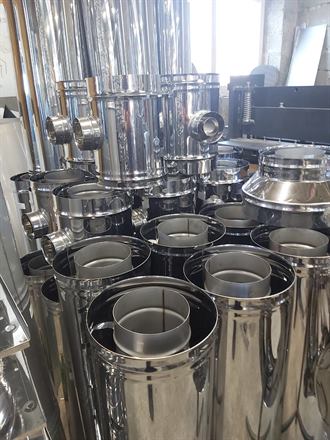

Отсюда и другой ряд диаметров. У коаксиальных систем он свой и не кратен 50 мм: Ф200х300, Ф250х350, Ф280х380, Ф300х400, Ф300х450, Ф400х500 — первая цифра это внутренняя дымовая труба, вторая наружный кожух. Размер определяется проектом, а не подбирается по одному котлу.
Колена, переходы, другие типоразмеры и марки стали изготавливаем под заказ — прайс это стандартный ряд, а не перечень всего, что мы умеем.

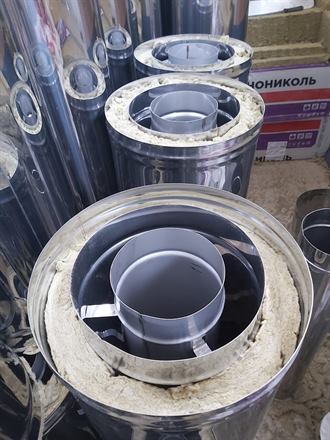

Мы производим оба. Выбор определяется тем, через что проходит шахта: если она пересекает холодный чердак или неотапливаемый технический этаж, закладывается утеплённое исполнение — иначе на этом отрезке газы остынут и начнётся конденсат, как и в обычном дымоходе. Наличие двух исполнений расширяет диапазон применения по этажности и климату объекта.
Внутренняя труба коаксиальной системы находится в постоянном контакте с конденсатом — режим тяжелее, чем у обычного дымохода, потому что турбированные котлы работают с относительно низкой температурой отходящих газов. Поэтому применяется нержавеющая сталь; в прайсе четыре сочетания для дымовой трубы и кожуха — AISI 304/430, 321/430, 316/304 и 304/304, толщина 0,5 мм. Каждая партия проката проходит спектральный анализ сплава.
Вопрос возникает регулярно, поэтому ответим прямо: технически такая система работает и с одним котлом, но смысла в ней нет. Для единственного агрегата достаточно обычного коаксиального выхода через стену — он дешевле, проще в монтаже и решает ту же задачу.
Коллективная вертикальная шахта оправдана именно там, где в одну систему отвода объединяются несколько квартир и этажей. Плюс отдельно: минимальный диаметр нашего производства — 200 мм, изделия под один настенный котёл (60, 100, 115, 150 мм) мы не выпускаем.
Заказчики коллективных коаксиальных систем — застройщики, управляющие компании и проектные организации, закладывающие поквартирное отопление на этапе проектирования дома или капитального ремонта. Диаметр и конфигурация рассчитываются проектной организацией исходя из этажности, количества подключаемых квартир и суммарной мощности котлов. Нормативная сторона вопроса разобрана в статье коаксиальный дымоход в МКД: нормы.
Цены на стандартный ряд — в прайс-листе на коаксиальные дымоходы, описание линейки — на странице коллективные коаксиальные дымоходы. Шахта почти всегда закупается комплектом на дом: пришлите этажность, количество квартир или проект — рассчитаем систему целиком. Условия работы.
